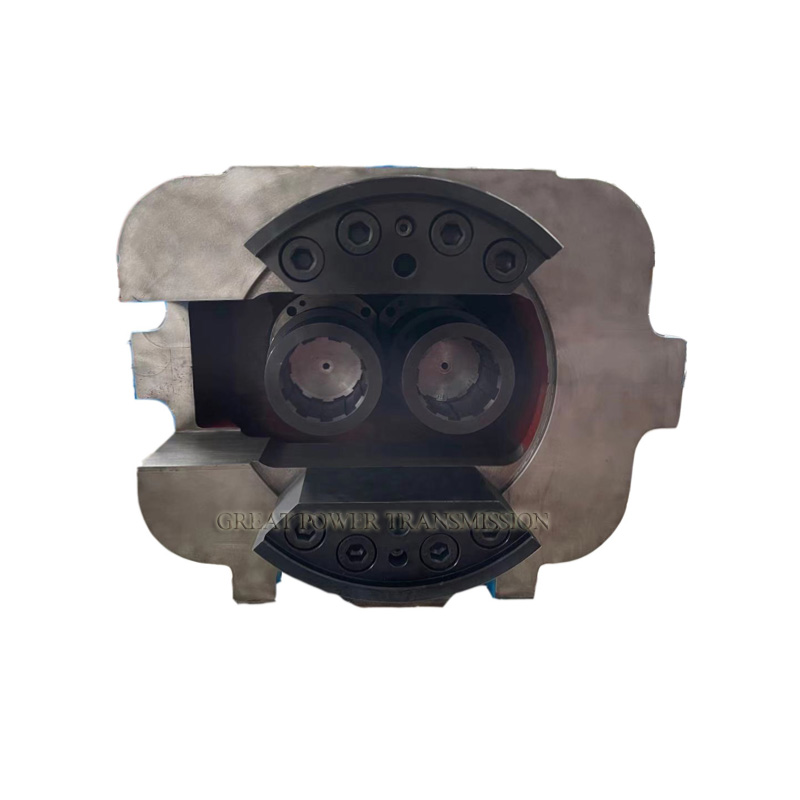

Przekładnia wytłaczarki dwuślimakowej poziomej stożkowej serii SZW

Krótki opis:

Reduktor serii SZW jest specjalną jednostką napędową współpracującą ze stożkową wytłaczarką dwuślimakową. Składa się z dwóch części, a mianowicie skrzynki redukcyjnej i skrzynki rozdzielczej. Zintegrowana konstrukcja skrzynki rozdzielczej i skrzynki transmisyjnej ma zalety zwartej konstrukcji i wygodnej instalacji. Po zmniejszeniu prędkości i zwiększeniu momentu obrotowego silnik przekazuje moc napędową do skrzynki rozdzielczej, a następnie napędza podwójne wały wyjściowe (kąt zawarty jest taki sam jak w przypadku prętów dwuśrubowych) za pośrednictwem pary małych stożkowych przekładni spiralnych o przełożeniu napędowym 1:1, w ten sposób napędzając pręty śrubowe, aby obracały się na zewnątrz w innym kierunku.

Wyślij e-mail do nas

Szczegóły produktu

Tagi produktów

Podstawowe informacje

Nr modelu	SZW65~110
Moc wejściowa	5,5 kW ~ 550 kW
Moment wyjściowy	510N · m ~ 105050N · m
Prędkość wejściowa	600-1500 obr./min
Prędkość wyjściowa	Na podstawie współczynnika
Materiał przekładni	Stal stopowa niskowęglowa 20CrMnTi
Materiał obudowy	Żeliwo
Przetwarzanie przekładni	Szlifowanie CNC
Marka łożysk	C&U, NXZ‌, ZHJ, ZWZ, LYC, HRB, NSK, FAG itp.
Marka uszczelnienia olejowego	FAG, NAK itp.
Twardość powierzchniowa kół zębatych	HRC54~62
Dokładność przekładni	klasa 6
Obróbka cieplna	Nawęglanie, hartowanie
Tryb wyjściowy	Wyjście wału drążonego
Tryb wprowadzania	Solidny wał

Opis produktu
Reduktor serii SZW jest specjalną jednostką napędową współpracującą ze stożkową wytłaczarką dwuślimakową. Składa się z dwóch części, a mianowicie skrzynki redukcyjnej i skrzynki rozdzielczej. Zintegrowana konstrukcja skrzynki rozdzielczej i skrzynki transmisyjnej ma zalety zwartej konstrukcji i wygodnej instalacji. Po zmniejszeniu prędkości i zwiększeniu momentu obrotowego silnik przekazuje moc napędową do skrzynki rozdzielczej, a następnie napędza podwójne wały wyjściowe (kąt zawarty jest taki sam jak w przypadku prętów dwuśrubowych) za pośrednictwem pary małych stożkowych przekładni spiralnych o przełożeniu napędowym 1:1, w ten sposób napędzając pręty śrubowe, aby obracały się na zewnątrz w innym kierunku.

Cecha produktu
1.Istnieje ewolwentowa cylindryczna przekładnia, której dane i struktura są optymalnie zaprojektowane przez komputer.
2. Przekładnie wykonane są z najwyższej jakości stali niskowęglowej o wysokiej wytrzymałości, po penetracji węgla, hartowaniu i szlifowaniu zębów. Ma wysoką twardość na powierzchni zębów, dużą nośność, mały hałas, płynną pracę i wysoką wydajność jazdy.
3.Materiał skrzynki rozdzielczej to żeliwo sferoidalne, a koła zębate mają szlifowane zęby o wysokiej wytrzymałości, w których rozmieszczone są wężowe rury wody chłodzącej.
4. Maksymalna prędkość wejściowa skrzyni biegów zwykle nie jest większa niż 1500 obr/min.
5. Temperatura w środowisku pracy wynosi -10 ℃-45 ℃. Gdy temperatura jest niższa niż 0 ℃, przed uruchomieniem należy podgrzać olej smarowy do + 10 ℃.

Parametr techniczny

Nie	Wpisz	Moc wejściowa (KW)	Współczynnik jazdy	Prędkość wejściowa (RPM)	Prędkość wyjściowa (RPM)	Moment wyjściowy pojedynczego wału (N.M)
1	SZW65	37	38.6	1500	38.9	4518
2	SZW80	55	38.3	1500	39.2	6786
3	SZW92	110	37.3	1500	40.2	13130
4	SZW110	160	37.4	1500	40.1	20424

Zastosowanie
Reduktor biegów serii SZW jest szeroko stosowany w wytłaczarkach dwuślimakowych stożkowych z tworzyw sztucznych.

Często zadawane pytania

P: Jak wybrać skrzynia biegów ireduktor biegów?

Odp.: Możesz skorzystać z naszego katalogu, aby wybrać specyfikację produktu. Możemy również polecić model i specyfikację po podaniu wymaganej mocy silnika, prędkości wyjściowej i współczynnika prędkości itp.

P: Jak możemy zagwarantowaćproduktjakość?
Odp.: Mamy ścisłą procedurę kontroli procesu produkcyjnego i testujemy każdą część przed dostawą.Nasz reduktor skrzyni biegów przeprowadzi również odpowiedni test działania po instalacji i dostarczy raport z testu. Nasze opakowania znajdują się w drewnianych skrzyniach specjalnie na eksport, aby zapewnić jakość transportu.
Q: Dlaczego wybrałem Waszą firmę?
Odp.: a) Jesteśmy jednym z wiodących producentów i eksporterów sprzętu do przekładni zębatych.
b) Nasza firma produkuje produkty przekładniowe od około 20 lat z bogatym doświadczeniemi zaawansowana technologia.
c) Możemy zapewnić najlepszą jakość i najlepszą obsługę przy konkurencyjnych cenach produktów.

P: Co jesttwój MOQ iwarunkizapłata?

Odp.: MOQ to jedna jednostka. Akceptowane są T/T i akredytywy, można również negocjować inne warunki.

P: Czy możesz dostarczyć odpowiednią dokumentację? dla towarów?

A:Tak, możemy dostarczyć większość dokumentacji, w tym instrukcję obsługi, raport z testów, raport z kontroli jakości, ubezpieczenie przesyłki, świadectwo pochodzenia, listę pakowania, fakturę handlową, list przewozowy itp.
